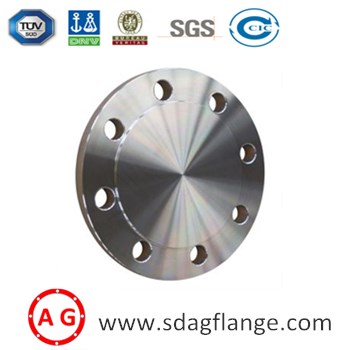

Al seleccionar una brida ciega para su sistema de tuberías, comprender los estándares industriales relevantes es fundamental para garantizar la seguridad, la compatibilidad y el rendimiento a largo plazo. Como componente clave utilizado para sellar el extremo de una tubería o recipiente, una brida ciega debe cumplir con especificaciones estrictas para soportar la presión, la temperatura y las condiciones ambientales. A continuación, desglosamos los estándares y parámetros esenciales que definen una brida ciega de alta calidad.
Las bridas ciegas se fabrican según estándares reconocidos internacionalmente para garantizar uniformidad y confiabilidad. Las normas más adoptadas incluyen:
ASME B16.5: Esta norma cubre dimensiones, tolerancias y clasificaciones de presión y temperatura para bridas de tuberías, incluidas bridas ciegas, en tamaños de hasta 24 pulgadas.
ASME B16.47: Aplicable a bridas ciegas más grandes (más de 24 pulgadas), esta norma especifica los requisitos para las bridas de las series A y B.
ASTM A105/A105M: Especificación de material estándar para componentes de acero al carbono utilizados enbridas ciegas.
EN 1092-1: La norma europea para bridas, que proporciona definiciones, tipos y dimensiones.
MSS SP-44: Se centra en bridas de tuberías de acero, incluidas las de tipo ciego, para aplicaciones de alta presión.
Estos estándares garantizan que cada brida ciega se produzca con características de calidad y rendimiento consistentes.
Al evaluar una brida ciega, considere los siguientes parámetros para garantizar que cumpla con los requisitos de su proyecto:
Grados de materiales:
Acero al carbono: ASTM A105, A350 LF2
Acero inoxidable: ASTM A182 F304, F316
Acero aleado: ASTM A182 F11, F22
Clasificaciones de presión:
Las bridas ciegas se clasifican según su capacidad para soportar presión a temperaturas específicas. Las calificaciones comunes incluyen:
150 psi
300 psi
600 psi
900 psi
1500 psi
2500 PSI
Dimensiones:
Los parámetros dimensionales clave incluyen el diámetro exterior, el diámetro del círculo de pernos y el espesor. A continuación se muestra una tabla de referencia para tamaños comunes:
| Tamaño (NPS) | Diámetro exterior (DE) | Diámetro del círculo de pernos | Espesor | Número de orificios para pernos |
|---|---|---|---|---|
| 1/2 | 3,75 pulgadas | 2,38 pulgadas | 0,44 pulgadas | 4 |
| 2 | 6,00 pulgadas | 4,75 pulgadas | 0,69 pulgadas | 8 |
| 4 | 9,00 pulgadas | 7,50 pulgadas | 0,88 pulgadas | 8 |
| 8 | 13,50 pulgadas | 11,75 pulgadas | 1,25 pulgadas | 12 |
| 12 | 19.00 en | 17.00 en | 1,62 pulgadas | 16 |
| 16 | 22,50 pulgadas | 20,25 pulgadas | 1,88 pulgadas | 20 |
Tipos de cara:
Cara elevada (RF)
Cara plana (FF)
Junta tipo anillo (RTJ)
Cada brida ciega está diseñada para adaptarse a configuraciones de tuberías específicas y demandas operativas. La selección adecuada de materiales y el cumplimiento de los estándares dimensionales son cruciales para un rendimiento duradero y a prueba de fugas.
Una brida ciega se usa comúnmente en industrias como la de petróleo y gas, procesamiento químico, tratamiento de agua y generación de energía. Al seleccionar una brida ciega, verifique siempre que cumpla con las normas ASME, ASTM o EN pertinentes. Además, garantice la compatibilidad con el material de la tubería y las condiciones del medio (p. ej., los entornos corrosivos pueden requerir bridas de acero inoxidable o revestidas).
En resumen, comprender los estándares y parámetros de las bridas ciegas ayuda a tomar decisiones informadas para sus proyectos de infraestructura. Ya sea para sellado temporal o aislamiento permanente, una brida ciega bien fabricada garantiza la integridad y seguridad del sistema.
